Bitte beachten Sie: Dieses Angebot setzt voraus, dass Sie berechtigt sind, das angebotene Produkt zu einem reduzierten Mehrwertsteuersatz von 0 % zu erwerben. Gemäß § 12 Abs. 3 UStG wird die Mehrwertsteuer auf 0 % reduziert, wenn Solarmodule an den Betreiber einer Photovoltaikanlage geliefert werden, einschließlich der für den Betrieb der Anlage wesentlichen Komponenten und der Speicher, die den mit den Solarmodulen erzeugten Strom speichern. Diese Regelung gilt, wenn die Photovoltaikanlage auf oder in der Nähe von Privatwohnungen, Wohnungen sowie öffentlichen und anderen Gebäuden, die dem Gemeinwohl dienen, installiert wird. Die Voraussetzungen werden als erfüllt angesehen, wenn die installierte Bruttoleistung der Photovoltaikanlage gemäß dem Marktstammdatenregister nicht mehr als 30 Kilowatt (Spitzenleistung) beträgt oder betragen wird.
Falls Sie nicht zu den berechtigten Personen für die Steuerermäßigung gehören, so wechseln Sie bitte zu dem Produkt mit 19% Mehrwertsteuer und das Produkt kann zu einem Gesamtpreis inklusive 19 % Mehrwertsteuer erworben werden.
Lieferumfang:

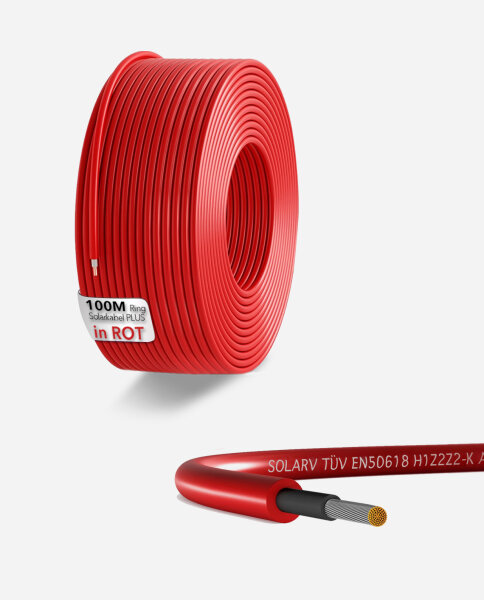

- 4mm² in rot oder schwarz 1x Ring 100 Meter
Besondere Merkmale
- In einer Solaranlage mit einer Nennspannung von U0=1.5KV werden;
- PV-Kabel für die Verbindung zwischen Solarmodulen und Wechselrichtern verwendet.
- Geeignet für MC4-Adapter (Stecker und Buchse)
- Anwendbar auf alle gängigen Steckverbinder
- Elektronenstrahl-vernetzte Verbindungen
- Hohe Beständigkeit gegen UV, Ozon und Hydrolyse und witterungsbeständig
- Hohe Temperaturbeständigkeit; Materialien schmelzen oder fließen nicht
- Flexibilität unter kalten Bedingungen
- Lebensdauer, erwartete Lebensdauer über 25 Jahre
Technische DatenAufbau
- Leitung: Weiches, verzinntes, geglühtes Kupfer nach IEC 60228, Klasse 5
- Isolierung: XLPE, flammwidrig, halogenfrei, elektronenstrahl-vernetzte Verbindungen
- Schutzhülle: XLPE, flammwidrig, halogenfrei, Elektronenstrahl-vernetzte Verbindungen
- UV- und ozonbeständig, schwarz/weiße Markierung
- Schutzhülle-Farbe: rot oder schwarz; Andere Farben (kundenspezifische Produktion erforderlich)
Thermische Leistung
- Betriebstemperatur: -40℃ ～ +120℃
- Umgebungstemperatur: -40℃ ～ +90℃
- Maximale Kurzschlusstemperatur: 250℃
Biegeradius
- Feste Einstellung: >4 × ø
- Bewegt sich gelegentlich: >5 × ø
Materialeigenschaften / Norm
- Feuerwiderstandsfähigkeit: EN 60332-1-2
- Rauchentwicklung: EN 61034-1; EN 61034-2
- Geringe Brandlast: DIN 51900
- Zulassung: TÜV EN50618 Angewandte
- Norm: TÜV EN50618
Elektrische Leistung
- Nennspannung: U0=1.5kV
- DC-Prüfspannung: 6.5kV AC 5min
| Artikel-nummer |
510××04 |
510××06 |
510××10 |
| Leistung Querschnitt (mm2) |
1×4.0 |
1×6.0 |
1×10.0 |
| N/mm |
56/0.28 |
84/0.28 |
80/0.4 |
| Isolierstärke(mm) |
0.95 |
1.02 |
0.7 |
| Schutzllestärke(mm) |
0.8 |
0.9 |
0.8 |
| OD(mm) |
6.0 |
6.87 |
7.13 |
| Max.mΩ/m |
5.09 |
3.39 |
1.95 |
| Ca.mΩ/m |
4.85 |
3.28 |
1.75 |
| Ampacity(A) |
55 |
70 |
98 |
FAQ：1) 4mm² oder 6mm²? -Wenn Ihr Kabel recht kurz ist und sich Ihr Bemessungsstrom unter 30A befindet, können Sie 4mm² verwenden. Ansonsten lieber 6mm².2) Wann wird ein MC4 Stecker benötigt? -Wenn Sie das Kabel verlängern und auch wenn Sie die Module parallel schalten möchten.3) Wann wird ein Y-Stecker benötigt? -Bei der Parallelschaltung.4) Wie viele MC4 Stecker werden benötigt? -Wenn Sie das Kabel eines Modules verlängern möchten, dann benötigen Sie nur einen MC4 Stecker. Wenn Sie 2/ 3 / 4 / 5 Module parallel schalten möchten, dann benötigen Sie 1 / 3 / 4 / 5 Stecker von diesen Steckern.5) Wie viele Y-Stecker werden benötigt? -Wenn Sie 2 / 3 / 4 / 5 Module parallel schalten möchten, dann benötigen Sie 1 / 3 / 4 Stecker von diesen Steckern.6) Wie viele Stecker werden geliefert? -Immer ein Plus und ein Minus Stecker.7) Welches Kabel muss verwendet werden? -MC4 Stecker und Kabel sollten die gleiche Größe haben
