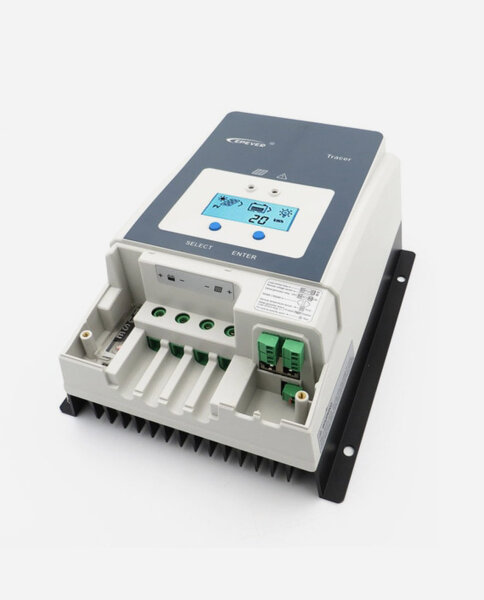

EPEVER® MPPT Laderegler Tracer 8415AN, 80A, 150V, 12V/24V/36V/48VDC

EPEVER® MPPT Laderegler Tracer 8415AN, 80A, 150V, 12V/24V/36V/48VDC

Artikelnummer: 00-2108415
GTIN: 4260558577003
Hersteller: EPEVER

Ladestrom 80A; Max.PV-Leerlaufspannung: 150V; System Nennspannung:12/24/36/48VDC Auto
Tracking-Wirkungsgrad von nicht weniger als 99,5%
Maximale DC/DC Umwandlungseffizienz von 98,6%; Effizienz bei maximaler Belastung bis zu 98%.
Unterstützende Batterietype: Blei-Säure-Batterie: AGM, GEL, Flooded, User; Lithiumbatterie (zusätzliche Zubehör Von EPEVER wie eBox-Wifi/Bluetooth, USB-RS485 Kabel sind für Parametereinstellung der Lithiumbatterie und USER erforderlich)

Herstellernummer

223,49 €

inkl. 0% USt. , zzgl.

Momentan nicht verfügbar

Die EPEVER® Tracer AN Laderegler Serie basiert auf der Multiphasen Synchron-Gleichrichtertechnologie (Multiphase Synchronous Rectification Technology MSRT) und dem erweiterten MPPT-Regelungsverfahren (Maximum Power Point Tracking MPPT). Mit seiner modernen Dual-Core Prozessorarchitektur und neustem Hardware-Design hat der Laderegler eine sehr schnelle Regelungsgeschwindigkeit, ist sehr zuverlässig und entspricht einem hohen industriellen Standard.Die MSRT-Technologie garantiert einen sehr hohen Umwandlungswirkungsgrad bei jeglicher Ladeleistung und erhöht somit die Energieeffizienz von Photovoltaikanlagen.Das erweiterte MPPT-Regelungsverfahren minimiert die Verlustrate und Verlustzeit und erhöht somit den Tracking-Wirkungsgrad, die Anpassungsgeschwindigkeit und den Umwandlungswirkungsgrad sowohl bei hoher als auch bei geringer Momentanleistung. Alle Tracer AN Produkte sind dank dem MPPT-Regelungsverfahren in der Lage den optimalen Arbeitspunkt von Photovoltaikanlagen schnellstmöglich zu bestimmen und die maximale Energie aus den Sonnenpanelen zu gewinnen. Die Funktionalität zur Begrenzung der Ladeleistung und –stroms, sowie die automatische Leistungsreduzierung gewährleisten einen stabilen Betrieb auch bei überdimensionierten Photovoltaik-Modulen oder bei hohen Umgebungstemperaturen.

Produktmerkmale

multifunktionale LCD Anzeige mit Hintergrundbeleuchtung
fortschrittliche MPPT-Technik mit einer Tracking-Effizienz von mindestens 99,5% und einem maximalen Wirkungsgrad von 98%
"ultraschnelle" Aufzeichnungsgeschwindigkeit
präzise Erkennung von Maximalen power points (MPP) mit mehreren Peaks
RS485-Schnittstelle mit MODBUS – Industriestandards
negative Erdung über (-)-Pol
über PC-Software voll programmierbare Funktionen
automatische Systemspannungserkennung 12/24/36/48 V
Akku-Tiefentladeschutz, Überladeschutz, Überspannungsschutz
Volllastbetrieb ohne Leistungsabfall im Bereich der Arbeitsumgebungstemperatur
temperaturabhängige Ladeparameterkorrektur (nur für Blei-Säure-Batterie)
Batterietypen einstellbar (offene Säure, AGM, Gel, User)
Solareingang Modul-Leerlaufspannung bis 150 V Leerlaufspannung
Echtzeit-Energiestatistikfunktion
umfassender elektronischer Schutz
breiter MPP-Betriebsspannungsbereich
Überhitzungsreduzierungsfunktion
Überwachen und Einstellen der Parameter über die Handy-APP oder PC-Software möglich

Technische Daten

Herstellermodell	Tracer8415AN
EAN Code	4260558571315
Artikelnummer	2108415
Nennspannung	12/24/36/48VDC Auto
Nennladestrom	80A
Endladestrom	80A
Max. PV Leerlaufspannung	150V
MPP-Spannungsbereich	(Batteriespannung+2)~108V
Nennladeleistung	1000W/12V, 2000W/24V, 3000W/36V, 4000W/48V
Max. PV Leistung	1500W/12V, 3000W/24V, 4500W/36V, 6000W/48V
Eigenstromverbrauch	98mA/12V, 60mA/24V, 50mA/36V, 46mA/48V
Temperaturkompensationskoeffizient	-3mV/°C /2V (Default)
RS485-Schnittstelle	RS485 (RJ45)
Temperaturbereich	-25°C bis +45°C
Schutzart	IP20
Abmessungen	394 * 240 * 134mm
Gewicht	6,1Kg

Welche Laderegler von EPEVER unterstützen Lithium-Batterien?

Die Solarladeregler MPPT Tracer AN, XTRA N and Triron N sind so konfigurierbar, dass auch Lithium-Batteriespeicher geladen werden können. Aber die Parameter der Lithiumbatterie muss durch APP, PC-Software und MT50 Display eingestellt werden. Wichtig ist, dass diese Speicher über ein eigenes Batteriemanagementsystem (BMS) verfügen, welches keine Kommunikation mit dem Solarladeregler erfordert.

Was sind die Erdungsspezifikationen für Lithium-Batterie-Solarsysteme?

Die Laderegler von EPEVER sind in einen gemeinsamen positiven und einen gemeinsamen negativen Anschluss unterteilt. Wenn das gemeinsame positive BMS und der negativ geerdete Regler zusammen verwendet werden, würde dies zu einer Beschädigung des Reglers oder der Lithiumbatterie führen. Wählen Sie daher bei der Konfiguration eines netzunabhängigen Solarsystems mit Lithiumbatterie den entsprechenden Regler entsprechend den BMS-Spezifikationen aus (eine Lithiumbatterie mit gemeinsamer Anode wählt einen Regler mit gemeinsamer Anode).

Können die Laderegler von EPEVER parallelgeschaltet werden?

Nur die MPPT Tracer 50A-100A Laderegler unterstützen bis zu 6 Geräte parallel mit Hilfe eines Paralleladapters (PAL-ADP-50AN). Nach Hinzufügen des Paralleladapters kann der Ladestrom jedes Reglers automatisch in Echtzeit angepasst werden. Der Ladebetriebsstatus des Reglers wird automatisch entsprechend dem Batterieladezustand angepasst, um die Redundanz des gesamten Photovoltaiksystems zu verbessern.

Was bedeutet eine mehrstufige Ladung (Hauptladung, Konstantladung und Erhaltungsladung)?

Hauptladung In dieser Phase hat die Batteriespannung noch keine konstante Spannung erreicht. Der Regler arbeitet im Konstantstrommodus und gibt seinen maximalen Strom an die Batterien ab (MPPT-Laden). Wenn die Batteriespannung einen voreingestellten Wert erreicht, schaltet er auf Erhaltungsladung um. Konstantladung Wenn die Batteriespannung den Sollwert für die konstante Spannung erreicht, beginnt der Regler, im Konstantlademodus zu arbeiten, und dieser Prozess ist nicht mehr das MPPT-Laden. In der Zwischenzeit sinkt der Ladestrom allmählich, und der Prozess ist nicht mehr das MPPT-Laden. Das Konstantladen hat 2 Stufen, Boost oder Ausgleichsladung. Diese beiden Stufen werden bei einem Vollladevorgang nicht ständig durchgeführt, um zu starke Gasausfällungen oder eine Überhitzung der Batterie zu vermeiden. Die Ausgleichsladung beginnt nur am 28. eines jeden Monats. a) Boost Die Boost-Stufe hält standardmäßig 2 Stunden an (der Benutzer kann die konstante Zeit und den voreingestellten Wert der Boost-Spannung je nach Bedarf anpassen). Wenn die Dauer den eingestellten Wert erreicht, schaltet das System auf Erhaltungsladung um. b) Ausgleichsladung Einige Batterietypen profitieren von regelmäßigen Ausgleichsladungen, die die Elektrolyte aufrühren, die Batteriespannung ausgleichen und chemische Reaktionen bewirken können. Die Ausgleichsladung erhöht die Batteriespannung, die höher ist als die Standard-Ergänzungsspannung, wodurch der Batterieelektrolyt vergast wird. Die Ausgleichsladungszeit beträgt ebenfalls standardmäßig 2 Stunden (einstellbar). Ausgleichsladung und Erhöhungsladung werden in einem Vollladevorgang nicht ständig durchgeführt, um zu starke Gasausfällung oder Überhitzung der Batterie zu vermeiden. Erhaltungsladung Nach der Konstantspannungsstufe reduziert der Regler den Ladestrom auf den Sollwert der Erhaltungsladung. In dieser Stufe finden keine chemischen Reaktionen mehr statt, und der gesamte Ladestrom wird zu diesem Zeitpunkt in Wärme und Gas umgewandelt. Dann reduziert der Regler die Spannung auf die Schwebestufe und lädt mit einer kleineren Spannung und einem kleineren Strom. Dadurch wird die Temperatur der Batterie gesenkt, die Gasbildung verhindert und die Batterie gleichzeitig leicht geladen.

Was ist der Vorteil des Remote-Batteriespannungssensors (nur für Laderegler 50A-100A)?

Der Remote-Batteriespannungssensor (RBVS) kann die Auswirkungen des Spannungsabfalls an der Batterieanschlussleitung eliminieren. Und er sammelt eine genauere Batteriespannung, um eine genaue Spannungssteuerung der Batterie zu erreichen.

Wie stellt man die Parameter der Lithiumbatterie im 'USER' -Modus ein?

Wenn Sie den Typ “USER” zum Einstellen der Parameter der Lithiumbatterie auswählen, müssen die folgenden Vorsichtsmaßnahmen beachtet werden: 1) Die Steuerspannungsparameter müssen unter Bezugnahme auf die Spezifikationen der Lithiumbatterie-Schutzkarte eingestellt werden, und die Genauigkeitsanforderung der Lithiumbatterie-Schutzkarte ist nicht größer als 0,2 V. Wenn die Abweichung größer als 0,2V ist, was zu einer Anomalie im System führt, haftet EPEVER weder direkt noch indirekt für irgendwelche Verluste oder Gefahren. 2) Der Temperaturkompensationskoeffizient wird auf 0 geändert; 3) Die ausgeglichene Spannung und die angehobene Spannung sind gleich, und die Zeit ist die gleiche; 4) Jeder Spannungspunkt muss der folgenden Logik folgen. a. Überspannungsabschaltspannung > Überladungsschutzspannung (vom BMS) +0,2V; b. Überspannungsabschaltspannung > Überspannungswiedereinschaltspannung ≥ Ladegrenzspannung ≥ Ausgleichsladespannung = Erhöhungsladespannung ≥ Erhaltungsladespannung ＞ Erhöhungswiedereinschaltspannung; c. Low-voltage Reconnect Voltage ＞ Low-voltage Disconnect Voltage ≥ Discharge Limit Voltage; d. Unterspannungswarnung Wiedereinschaltspannung ＞ Unterspannungswarnspannung ≥ Entladeschlussspannung; e. Unterspannungsabschaltspannung ＞ Überentladeschutzspannung (vom BMS) +0,2V; Warnung: Bitte wählen Sie einen Lithium-Batterie-Controller für Lithium-Batterie-Anwendungen. Es wird nicht empfohlen, einen Nicht-Lithium-Batterie-Controller zum Laden der Lithium-Batterie zu verwenden. Wenn das System aufgrund der Verwendung eines nicht passenden Controllers ausfällt, übernimmt EPEVER weder direkt noch indirekt die Haftung für Verluste oder Gefahren.

Wie lange ist die Herstellergarantie?

2 Jahren
