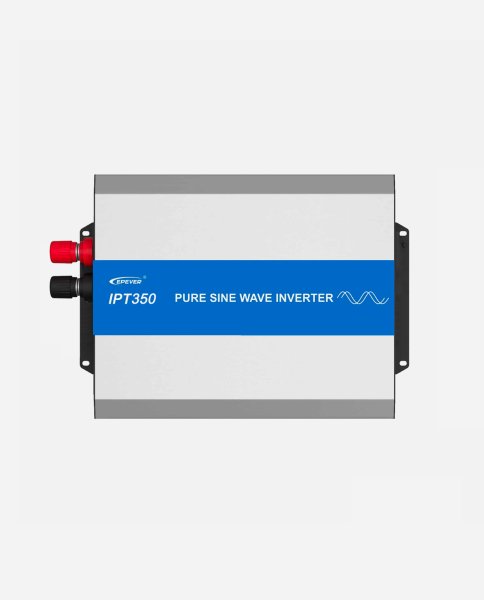

EPEVER® IPT350-22 Reiner Sinus 350W 24VDC auf 230VAC- (0% Mwst)

EPEVER® IPT350-22 Reiner Sinus 350W 24VDC auf 230VAC- (0% Mwst)

Artikelnummer: 00-3220350
Hersteller: EPEVER

Reiner Sinuswellenausgang
Elektrische Isolierung zwischen Eingang und Ausgang
Ausgangsleistungsfaktor bis zu 1
Eingangsschutz: Unterspannung, Überspannung
Ausgangsschutz: Überlast, Kurzschluss, Überhitzung
RS485-Kommunikationsanschluss für die Fernüberwachung
Externer Schalter, abgestimmt auf EPEVER-Produkte, zur Erweiterung der Wechselrichter-Steuerungsfunktion und Reduzierung des Stromverbrauchs
Nach EN/IEC62109-1/2, EN61000-6-2/4 und FCC-geprüft

Dauerausgangsleistung

71,39 €

inkl. 0% USt. , zzgl.

Knapper Lagerbestand

Beschreibung
Bewertungen
Download (2)

Die IPT-Serie, ein Hochfrequenz-Sinuswechselrichter, verfügt über ein volldigitales, intelligentes Design und einen doppelten Spannungs-Strom-Regelungsalgorithmus mit geschlossener Schleife. Mit schnellem Ansprechverhalten, hohem Umwandlungswirkungsgrad, niedrigem Klirrfaktor (THD) und hoher Betriebszuverlässigkeit kann diese Serie in netzfernen DC-AC-Systemen (z. B. Fahrzeugsysteme, Sicherheitsüberwachungssysteme, Notbeleuchtungssysteme, Haushaltsstromsysteme, Feldstromsysteme und andere Systeme, die eine höhere Stromqualität erfordern) weithin eingesetzt werden.

Besondere Merkmale

Reiner Sinuswellenausgang
Elektrische Isolierung zwischen Eingang und Ausgang
Ausgangsleistungsfaktor bis zu 1
Eingangsschutz: Unterspannung, Überspannung
Ausgangsschutz: Überlast, Kurzschluss, Überhitzung
RS485-Kommunikationsanschluss für die Fernüberwachung
Externer Schalter, abgestimmt auf EPEVER-Produkte, zur Erweiterung der Wechselrichter-Steuerungsfunktion und Reduzierung des Stromverbrauchs
Nach EN/IEC62109-1/2, EN61000-6-2/4 und FCC-geprüft

Technische Daten

Modell	IPT350-22	IPT500-22	IPT1000-22	IPT1500-22	IPT2000-22	IPT3000-22
EAN Code	4260558574590	4260558574613	4260558574620	4260558574637	4260558574644	4260558574651
Artikelnummer	3220350	3220500	3221000	3221500	3222000	3223000
Dauerleistung bis +35℃	350W	500W	1000W	1500W	2000W	3000W
Ausgangsleistung	700W@5S	1000W@5S	2000W@5S	3000W@5S	4000W@5S	6000W@5S
Stoßstrom beim Einschalten¹	< 30A	< 50A	< 100A	< 100A	< 100A	< 100A
Ausgangsspannung	220VAC (±3%); 230VAC (-6%~+3%); 240VAC (-9%~+3%)
Ausgangsfrequenz	50/60Hz ± 0.2%
Ausgangswelle	Reiner Sinus
Ausgangsverzerrung THD	THD ≤ 3% (Widerstandslast)
Last-Leistungsfaktor	0.2 ~ 1 (VA ≤ Dauerausgangsleistung)
Eingangsnennspannung der Batterie	24VDC
Eingangsspannungsbereich	21.6 ~ 32VDC
Effizienz Ausgangsnennleistung²	> 90.0%	> 91.5%	> 90.0%	> 90.0%	> 90.0%	> 90.0%
Max. Effizienz³	> 91.5% (70% loads)	> 92.0% (40% loads)	> 93.0% (30% loads)	> 93.5% (30% loads)	> 93.0% (30% loads)	> 94.0% (30% loads)
Leerlaufstrom	< 0.10A	< 0.10A	< 0.15A	< 0.15A	< 0.15A	< 0.15A
Eigenverbrauch	< 0.4A	< 0.6A	< 0.9A	< 0.9A	< 1.0A	< 1.0A
RS485 Schnittstelle	5VDC/200mA
Mechanische Parameter
Eingabeterminal	M6	M6	M6	M6	M6	M6
Abmessung (L x W x H)mm	229 × 160 × 73	286 × 160 × 73	371 × 228 × 118	387 × 228 × 118	421 × 228 × 118	521 × 270 × 143
Montagegröße(L x W)mm	205 × 145	262 × 145	345 × 145	361 × 145	395 × 145	495 × 145
Größe des Montagelochs	Φ5mm	Φ5mm	Φ6mm	Φ6mm	Φ6mm	Φ6mm
Gewicht	1.5kg	2.3kg	4.8kg	6.0kg	5.8kg	8.5kg
Umweltparameter
Betriebstemperatur	-20℃ ~ +60℃
Lagertemperatur	-35 ℃ ~ +70 ℃
Relative Luftfeuchtigkeit	≤ 95% (N.C.)
Schutzart	IP20
Höhe	< 5000m (Wenn die Höhe 1000 Meter übersteigt, wird die Nennleistung gemäß IEC 62040 reduziert.)
Zertifizierung
Sicherheit	EN/IEC62109-1, UL458 (Products with 12/24V input voltage support), CSA C22.2#107.1
EMV (Elektromagnetische Verträglichkeit)	EN61000-6-2/EN61000-6-4,FCC 47 CFR Part 15, Subpart A
RoHS	IEC62321-3-1

1 Der Parameter „Stoßstrom beim Einschalten“ gilt für kundenspezifische Produkte mit Überspannungsschutzfunktion (deren Produktmodell „S“ hat). Bei anderen Produkten ist der tatsächliche Stoßstrom maßgebend.
2 Dies bedeutet den Nennausgangswirkungsgrad, wenn die Lastleistung der „Dauerausgangsleistung“ unter der Nenn-DC-Eingangsspannung entspricht.
3 Es bedeutet die max. Ausgangseffizienz, wenn der Wechselrichter mit unterschiedlichen Lasten unter der Nenn-DC-Eingangsspannung verbunden ist.

Es gibt noch keine Bewertungen.

DataSheet-SolarV-EPEVER-IPT-220-230-240VAC

English

DataSheet-SolarV-EPEVER-IPT-220-230-240VAC

SolarV-EPEVER - IPT Serie 220-230-240VAC Manual

English

SolarV-EPEVER - IPT Serie 220-230-240VAC Manual
