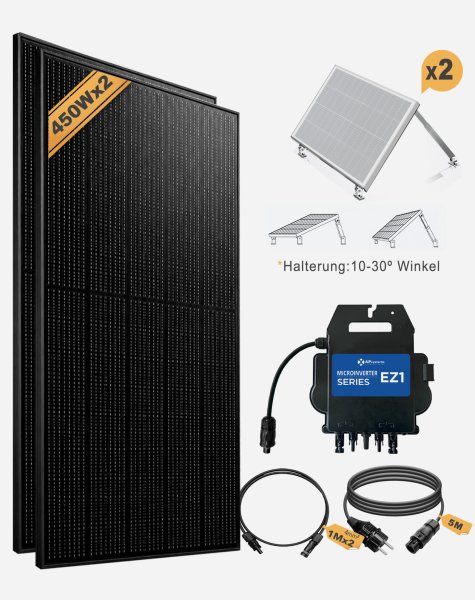

SKYWORTH® Monokristallines Solarmodul 450W | N-Type TOPCon Bifaziales Glas-Glas | Full Black
Mehr Licht. Mehr Energie. Von beiden Seiten.
Das SKYWORTH® 450W N-Type TOPCon Glas-Glas Solarmodul kombiniert modernste bifaziale Zelltechnologie mit einem eleganten Full-Black-Design und höchster Energieeffizienz. Dank der beidseitigen Stromerzeugung nutzt das Modul sowohl direktes Sonnenlicht auf der Vorderseite als auch reflektiertes Licht auf der Rückseite und erzielt dadurch einen höheren Gesamtertrag – insbesondere auf hellen oder reflektierenden Untergründen.
Die leistungsstarken N-Type TOPCon Solarzellen überzeugen durch einen hohen Modulwirkungsgrad von 22,54 %, eine ausgezeichnete Leistung bei schwacher Sonneneinstrahlung sowie eine besonders geringe Leistungsdegradation. Mit einer Produktgarantie von 15 Jahren und einer linearen Leistungsgarantie von 30 Jahren bietet das Solarmodul langfristige Sicherheit und zuverlässige Energieerträge.
Die robuste Glas-Glas-Konstruktion, der eloxierte Aluminiumrahmen sowie die hohe mechanische Belastbarkeit machen das Modul zur idealen Lösung für private und gewerbliche Photovoltaikanlagen, Balkonkraftwerke, Carports, Freiflächenanlagen und anspruchsvolle Installationen.
Produkt Merkmale
- Bifaziale N-Type TOPCon-Zelltechnologie für maximale Energieausbeute
- Bis zu 22,54 % Modulwirkungsgrad
- Zusätzliche Stromerzeugung über die Modulrückseite für höhere Gesamterträge
- Hervorragende Leistung bei diffusem Licht und Teilverschattung
- Geringe Leistungsdegradation (≤1% im ersten Jahr, anschließend nur 0,4% pro Jahr)
- Robuste Glas-Glas-Konstruktion für maximale Langlebigkeit
- Hohe mechanische Belastbarkeit bis 5.400Pa Schneelast und 2.400Pa Windlast
- IP68-Anschlussdose mit 3 Bypass-Dioden für zuverlässigen Schutz vor Wasser und Staub
- Anschlusskabel 4mm² mit 300mm (+) / 300mm (-) Kabellänge
- Elegantes Full-Black-Design für eine hochwertige Optik
- 15 Jahre Produktgarantie und 30 Jahre lineare Leistungsgarantie
Technische Daten
| Modell |
QM210THCD450-48 |
| Nennleistung (Pmax) |
450Wp |
| Zelltechnologie |
N-Type TOPCon |
| Modultyp |
Bifaziales Glas-Glas Solarmodul |
| Design |
Full Black |
| Modulwirkungsgrad |
22,54% |
| Max.Spannung(Vmp) |
29,90V |
| Max.Strom(Imp) |
15,06A |
| Leerlaufspannung(Voc) |
35,40V |
| Kurzschlußstrom(Isc) |
16,14A |
| Betriebstemperatur |
-40 °C bis +85 °C |
| Max. Systemspannung |
1500V DC |
| Max. Sicherung |
25A |
| Leistungstoleranz |
0 bis +5 W |
| Temperaturkoeffizient Pmax |
-0,29 %/°C |
| Temperaturkoeffizient Voc |
-0,28 %/°C |
| Temperaturkoeffizient Isc |
+0,04 %/°C |
| Nominale Zelltemperatur (NOCT) |
45 ±2 °C |
| Abmessungen |
1762 × 1134 × 30 mm |
| Gewicht |
24,2 kg |
| Brandschutzklasse |
C |
| Schutzklasse |
Class II |
APsystems® EZ1-M 800W Mikrowechselrichter
Stand der Technik
Die EZ1-Serie ist die speziell für Balkone und DIY-Systeme entwickelte Wi-Fi-Version der 3. Generation des Dual-Mikrowechselrichters von APsystems. Die EZ1-Serie verfügt über 2 Eingangskanäle mit unabhängigen MPPTs mit hohem Eingangsstrom und hoher Ausgangsleistung, um den heutigen Hochleistungsmodulen gerecht zu werden.
Der EZ1-M verfügt über eine maximale Ausgangsleistung von 800 Watt. Die aktuellen gesetzlichen Bestimmungen schreiben für Balkonanlagen jedoch eine maximale Leistung von 600 Watt vor. Aus diesem Grund hat APsystems einen Schieberegler in die Smartphone-App integriert, mit dem sich die Ausgangsleistung manuell zwischen 600 Watt und 800 Watt einstellen lässt. Eine Gesetzesänderung für den legalen Betrieb mit 800 Watt ist für Anfang 2024 in Aussicht.
Voll vernetzt
Benutzer können sich über Bluetooth auf ihrem Smartphone direkt mit dem EZ1 Mikrowechselrichter verbinden und die Echtzeitdaten ihrer Solaranlage abrufen. Neben der direkten Verbindung kann die EZ1-Serie auch über Wi-Fi mit einem Router verbunden werden und Daten an Cloud-Server senden, um eine Fernüberwachung zu ermöglichen. Mit der Smartphone-Applikation ist unter anderem eine Live-Überwachung der aktuellen Solarproduktion sowie der Produktion im Tagesverlauf möglich.
Integrierter NA-Schutz
Als Hauptbestandteil der Photovoltaikanlage spielt der Wechselrichter eine wichtige Rolle bei der Strom- und Spannungsregelung und gewährleistet Anlagen- und Anwendersicherheit. Der Netz- und Anlagenschutz dient der sicheren Abschaltung des Wechselrichters bei Netzausfällen oder beim Trennen des Wechselrichters vom Stromnetz.
Der APsystems EZ1-M verfügt über das notwendige Relais zum NA-Schutz und erfüllt somit alle gesetzlichen Anforderungen!
Robuste Bauweise
Der EZ1 Mikrowechselrichter ist in einem robusten Gehäuse verbaut und sehr gut gegen äußere Einflüsse geschützt. Die Zertifizierung IP67 garantiert vollständigen Staubschutz sowie Schutz gegen zeitweiliges Untertauchen. Der Einsatz auf dem Balkon bei Wind und Wetter ist für den EZ1 somit kein Problem.
Besondere Merkmale:
- Speziell für Balkon- und DIY-Systeme: Plug-and-play-Installation
- Maximale dauerhafte Ausgangsleistung: 799W
- Unterstützt zwei PV-Module mit einer Eingangsleistung von 300-730Wp
- Geeignet für PV-Module mit hoher Eingangsstromstärke
- Maximale Zuverlässigkeit - Schutzklasse IP67 (staub- und wasserdicht)
- Integriertes Wi-Fi- und Bluetooth-Modul
- VDE Relais integriert
- DC-Stecker: Stäubli MC4 PV-ADBP4-S2&ADSP4-S2
- Standardmäßig 12 Jahre-Garantie
Technische Daten
| Modell |
EZ1-M |
| Eingangsdaten (DC) |
|
| Empfohlene Eingangsleistung (STC) |
300Wp-730Wp+ |
| MPPT-Spannungsbereich |
28-45V |
| Maximale DC-Eingangsspannung |
60V |
| Maximale Eingangsstrom |
20A x 2 |
| Maximale DC-Kurzschlussstrom |
25A x 2 |
| Ausgangsdaten (AC) |
|
| Maximale Ausgangsleistung |
600VA3/799VA |
| Nennausgangsspannung/Bereich1
|
230V/184V-253V |
| Nennausgangsstrom |
2.6A3/3.5A |
| Nennfrequenz / Bereich |
50Hz/48Hz-51Hz |
| Leistungsfaktor |
0.99 |
| Wirkungsgrad |
|
| Wechselrichter-Spitzenwirkungsgrad |
96.7% |
| Statischer MTTP-Wirkungsgrad |
99.5% |
| Stromverbrauch in der Nacht |
20mW |
| Mechanische Daten |
|
| Betriebstemperaturbereich2
|
-40°C bis +65°C |
| Lagertemperaturbereich |
-40°C bis +65°C |
| Abmessungen (mm) |
263mm x 218mm x 36.5mm |
| Gewicht (kg) |
2,8 |
| DC-Steckertyp |
Stäubli MC4 PV-ADBP4-S2&ADSP4-S2 |
| Kühlung |
Natürliche Kühlung,keine Ventilatoren |
| IP-Schutzklasse |
IP67 |
| Netzkabel (optional) |
|
| Drahtgröße |
1,5 mm² |
| Kabellänge |
5M als Standard |
| Steckertyp |
Schuko |
| Merkmale |
|
| Kommunikation |
WLAN und Bluetooth |
| Maximal verbundene Einheiten4
|
2 |
| Isolationsdesign |
Hochfrequenztransformatoren, galvanisch getrennt |
| Energiemanagement |
AP EasyPower APP |
| Konformität |
EN 62109-1/-2; EN 61000-6-1/-2/-3/-4; EN 50549-1; DIN V VDE V 0126-1-1; VFR; UTE C15-712-1; CEI 0-21; UNE 217002; NTS; RD647; VDE-AR-N 4105 |
| Garantie |
12 Jahre |
1 Der Nennspannungs-/Frequenzbereich kann auf Wunsch des Energieversorgers über den Nennwert hinaus erweitert werden.
2 Bei schlechter Belüftung und schlechter Wärmeableitung in der Installationsumgebung kann der Wechselrichter in den Leistungsreduzierungsmodus wechseln.
3 Die Werkseinstellung könnte standardmäßig 600 VA betragen und nach der Installation entsprechend der Regulierungsanpassung auf 800 VA erhöht werden.
4 Für einige Länder ist die Zahl aufgrund der Vorschriften auf 1 beschränkt.
enjoy solar® 5m Mikrowechselrichter Netz Anschlusskabel Betteri® BC01 auf Schuko
Das Anschlusskabel von enjoy solar® verbindet Ihren Microwechselrichter mit einer gewöhnlichen Schutzkontaktsteckdose (Schuko). Das Kabel ist inverterseitig mit dem Betteri® BC01 Stecker und steckdosenseitig mit einem Schukostecker Typ F ausgestattet. Dieses Anschlusskabel ist zur Verbindung zwischen dem Mikrowechselrichter und Ihrem Stromnetz einsatzbereit.
Besondere Merkmale
- 3 x 1,5mm² isoliertes PVC-Leitung H05VV-F Anschlusskabel
- Steckverbinder auf der Inverter-Seite: Betteri® BC01 Stecker
- Steckverbinder auf der Steckdosen-Seite: Schukostecker Typ F
- Nennspannung: 300/500V CE
- Betriebstemperatur: 70°C
- Nennstrom (BC01): 20A
- TÜV geprüft nach PPP 59015A:2013
enjoy solar® Aluminium PV Befestigung (Wandmontage)
Besondere Merkmale
- Aluminiumkonstruktion und Edelstahl – sichere und langlebige Montage
- Verstellbarer Winkel 10°-30°
- inkl. Edelstahl Befestigungsschrauben
- Wand-, Dach- Freiflächenmontage
- Vielseitig einsetzbar
- Hält einer maximalen Windgeschwindigkeit von 20m/s stand
Technische Daten
| Artikel Nummer |
5410002 |
| Lieferumfang |
2 x kurze Stützen (Vorderseite)
2 x lange Stützen (Hinterseite)
4 x Gummiauflagen (110*42mm)
8 x M6,3*80 Sechskantschraube |
| Nettogewicht |
1,98 kg |
| Paketgewicht |
2,15 kg |
| Paketgröße |
560*120*90 mm |
